Из чего состоит противопожарная дверь?

Основные компоненты противопожарной двери

Противопожарная дверь – это целый комплекс элементов, каждый из которых выполняет определенную функцию для обеспечения пожарной безопасности. Рассмотрим основные компоненты:

Дверное полотно

Дверное полотно является основой всей конструкции и состоит из следующих элементов:

• Каркас – металлическая рама, обеспечивающая жесткость всей конструкции;
• Наполнитель – огнестойкий материал, препятствующий распространению высоких температур;
• Внешняя облицовка – стальные листы различной толщины (от 0,8 до 2 мм);
• Терморасширяющиеся ленты – специальные материалы, увеличивающиеся в объеме при нагревании и закрывающие щели.

Дверная коробка

Коробка (рама) противопожарной двери обычно выполняется из профилированной стали толщиной от 1,5 до 2 мм и включает:

• Стоевые профили (вертикальные части);
• Притолочный профиль (верхняя горизонтальная часть);
• Монтажные анкеры для крепления к стене;
• Пазы для установки уплотнителей.

Уплотнители и терморасширяющиеся ленты

Для обеспечения герметичности противопожарных дверей применяются:

• Резиновые уплотнители – обеспечивают плотное прилегание двери к коробке в обычном режиме эксплуатации;
• Терморасширяющиеся ленты – активируются при температуре около 170°С, расширяются в 5-40 раз и полностью герметизируют дверной проем при пожаре.

Фурнитура противопожарных дверей

Фурнитура противопожарных дверей должна соответствовать тем же стандартам огнестойкости, что и сама дверь. Основные элементы включают:

1. Петли – усиленные, с подшипниками, рассчитанные на большую нагрузку;
2. Запирающие устройства – замки, соответствующие классу огнестойкости двери;
3. Цилиндры – обычно выполненные из латуни или нержавеющей стали;
4. Ручки – металлические, часто с покрытием из термостойких материалов;
5. Доводчики – обеспечивают автоматическое закрывание двери, что критически важно при эвакуации.

Материалы для производства противопожарных дверей

Качество и огнестойкость двери напрямую зависят от используемых материалов. Рассмотрим основные из них:

Металл

Основным материалом для изготовления противопожарных дверей является сталь, которая обладает высокой огнестойкостью и прочностью. Используются следующие виды стали:

• Холоднокатаная сталь толщиной от 0,8 до 2 мм для облицовки;
• Профильная сталь толщиной от 1,5 до 2 мм для каркаса и коробки;
• Оцинкованная сталь – для повышения коррозионной стойкости;
• Нержавеющая сталь – для помещений с повышенной влажностью или специальными требованиями.

Огнестойкие наполнители

В качестве наполнителя дверного полотна применяются:

• Минеральная вата – наиболее распространенный материал плотностью от 80 до 150 кг/м³;
• Вермикулит – вспученный минерал, обладающий высокими теплоизоляционными свойствами;
• Гипсокартонные плиты – для дверей с небольшим пределом огнестойкости;
• Комбинированные материалы – многослойные конструкции для повышения эффективности.

Терморасширяющиеся материалы

Терморасширяющиеся ленты представляют собой особый класс материалов, которые при пожаре многократно увеличиваются в объеме и заполняют все зазоры. Они бывают следующих типов:

• Графитовые – на основе вспучивающегося графита (наиболее распространены);
• Интумесцентные – на основе гидратов неорганических соединений;
• Комбинированные – многослойные системы с дополнительными функциями.

Классификация противопожарных дверей по пределу огнестойкости

Противопожарные двери классифицируются по пределу огнестойкости – времени, в течение которого они сохраняют свои защитные функции при воздействии огня. В России применяется следующая маркировка:

• EI 30 – предел огнестойкости 30 минут;
• EI 60 – предел огнестойкости 60 минут;
• EI 90 – предел огнестойкости 90 минут;
• EI 120 – предел огнестойкости 120 минут.

Где буквы обозначают:

• E – потеря целостности конструкции;
• I – потеря теплоизолирующей способности (по прогреву);
• W – потеря теплоизолирующей способности (по тепловому излучению).

Специальные типы противопожарных дверей

В зависимости от назначения и конструктивных особенностей выделяют следующие типы противопожарных дверей:

• Однопольные – с одним дверным полотном;

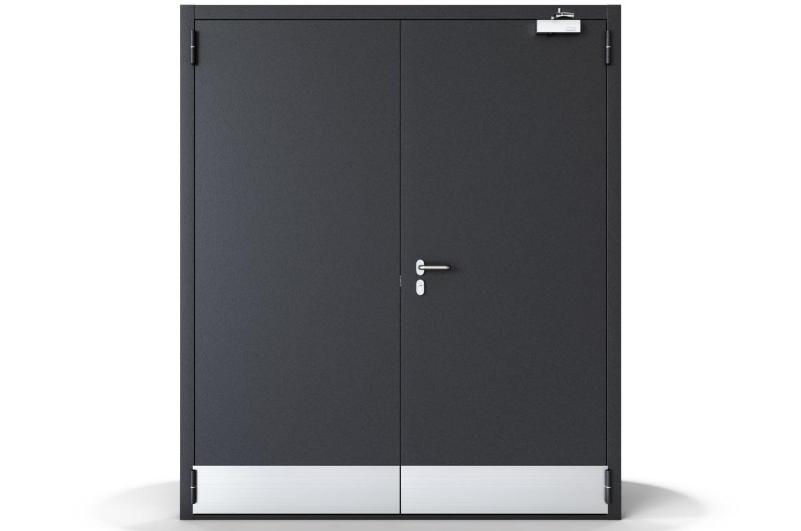

• Двупольные – с двумя полотнами и механизмом координации последовательности закрывания;
• Остекленные – с противопожарным стеклом, занимающим часть площади полотна;
• Дымогазонепроницаемые – с дополнительными уплотнителями для защиты от дыма (маркировка EIS);
• Технические – для технических помещений, часто с повышенной термоизоляцией;
• Люки – для проемов малого размера.

Дополнительные элементы и системы противопожарных дверей

Современные противопожарные двери часто комплектуются дополнительными элементами и системами, повышающими их эффективность:

Системы автоматического закрывания

• Механические доводчики – обеспечивают плавное закрывание двери;
• Электромагнитные фиксаторы – удерживают дверь в открытом положении и отпускают при срабатывании пожарной сигнализации;
• Координаторы последовательности закрывания – для двупольных дверей, обеспечивают правильный порядок закрывания полотен.

Системы контроля доступа

Противопожарные двери могут оснащаться системами контроля доступа при условии, что они не снижают огнестойкость конструкции:

• Электромеханические замки;
• Считыватели карт доступа;
• Кодовые клавиатуры;
• Биометрические системы.

Противопожарное остекление

В некоторых случаях требуется установка противопожарных дверей с остеклением. При этом используются специальные типы стекол:

• Армированное стекло – со встроенной металлической сеткой;
• Многослойное противопожарное стекло – с гелевыми прослойками, которые при нагревании становятся непрозрачными и образуют теплоизоляционный барьер;
• Боросиликатное стекло – с высокой термостойкостью.

Нормативные требования к противопожарным дверям

Противопожарные двери должны соответствовать ряду нормативных требований, основанных на следующих документах:

• ГОСТ Р 57327-2016 "Двери металлические противопожарные";
• Федеральный закон №123-ФЗ "Технический регламент о требованиях пожарной безопасности";
• СП 2.13130 "Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты";
• СП 4.13130 "Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты".

Обязательные элементы маркировки

Каждая противопожарная дверь должна иметь маркировку, содержащую следующую информацию:

• Наименование или товарный знак производителя;
• Модель (артикул) изделия;
• Предел огнестойкости (EI 30, EI 60 и т.д.);
• Номер сертификата соответствия;
• Дата изготовления.

Особенности эксплуатации и обслуживания противопожарных дверей

Для обеспечения надежной работы противопожарных дверей в течение всего срока службы необходимо соблюдать правила эксплуатации и регулярно проводить техническое обслуживание.

Правила эксплуатации

1. Запрещается фиксировать противопожарные двери в открытом положении без использования специальных устройств, разблокирующихся при пожаре;
2. Не допускается демонтаж доводчиков и других устройств автоматического закрывания;
3. Запрещается модификация конструкции двери, включая сверление дополнительных отверстий;
4. Не допускается установка дополнительных запирающих устройств, не предусмотренных производителем;
5. Пути эвакуации должны быть свободны от препятствий, мешающих полному открыванию противопожарных дверей.

Техническое обслуживание

Рекомендуемый график технического обслуживания противопожарных дверей:

Как выбрать качественную противопожарную дверь?

При выборе противопожарной двери следует обращать внимание на следующие факторы:

Критерии выбора

1. Соответствие требуемому пределу огнестойкости – определяется назначением помещения и нормативными требованиями;
2. Конструктивные особенности – однопольная или двупольная, с остеклением или без;
3. Дополнительные функции – дымогазонепроницаемость, звукоизоляция;
4. Качество материалов и изготовления – толщина металла, тип и плотность наполнителя;
5. Комплектация – качество фурнитуры, наличие доводчика;
6. Наличие сертификатов – подтверждение заявленных характеристик;
7. Гарантийные обязательства производителя – срок и условия гарантии.

Распространенные ошибки при выборе

• Выбор двери с недостаточным пределом огнестойкости для конкретного помещения;
• Экономия на качестве фурнитуры и комплектующих;
• Игнорирование необходимости обслуживания и регулировки;
• Приобретение продукции без сертификатов соответствия;
• Неправильный монтаж, снижающий эффективность всей конструкции.
